【型號FT-GSW1】風途科技：專業廠家、專屬團隊、快速響應，三位一體鑄就可靠后盾。一體式雷達窨井液位計采用雷達與壓力一體式設計，為復雜管網監測提供了高效解決方案。這種獨特設計將雷達液位測量與壓力監測功能集成于一體，既發揮了雷達測量精度高、不受介質特性影響的優勢，又借助壓力監測彌補了雷達在某些特殊場景下的局限。

　　在復雜管網環境中，管網布局錯綜復雜，液位變化頻繁且受多種因素干擾。該液位計能精準測量窨井內液位高度，同時通過壓力傳感器實時獲取壓力數據。兩種數據相互印證、綜合分析，可更準確判斷管網運行狀態，及時發現堵塞、泄漏等異常情況。

　　其安裝簡便，無需在管網中布置多個傳感器，降低了施工難度與成本。一體式結構還增強了設備的穩定性與可靠性，減少了因多個部件連接導致的故障風險，是復雜管網監測領域值得信賴的監測設備。

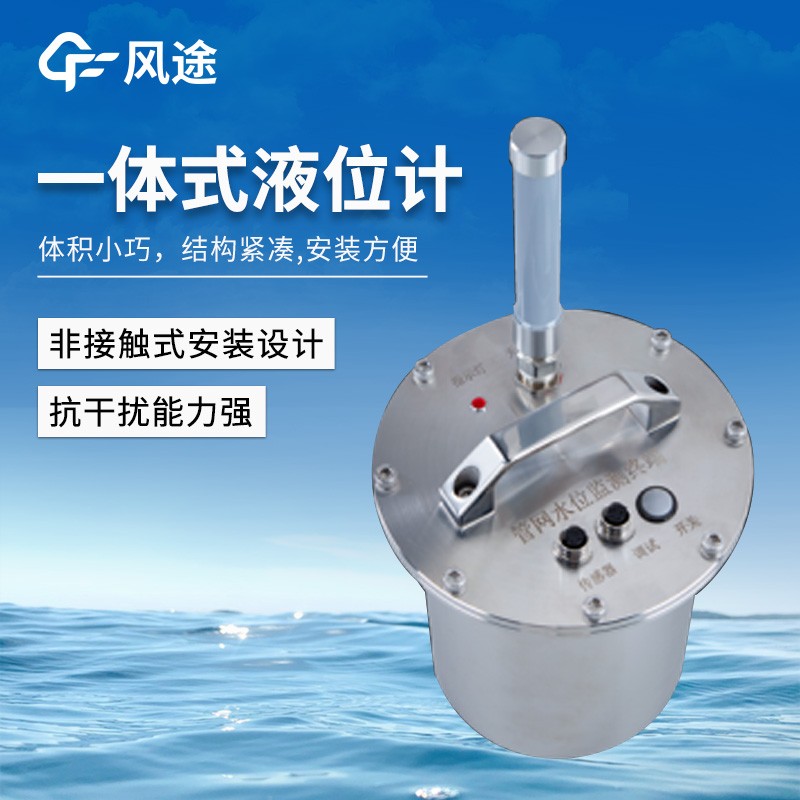

　　一、產品簡介

　　GSW1系列一體式液位計采用了雷達與壓力一體式的設計，可同時選用雷達、壓力或選用其中一種水位傳感器，

　　雷達測量采用目前的測距模式—FMCW調頻連續波模式，能夠替代激光測距雷達，工業超聲波測距雷達等產品，

　　并同時支持選配投入式壓力傳感器，可通過壓力和雷達雙傳感器測量模式測量管網水位，通過算法分析，確保水位計測量的準確性。

　　產品體積小巧，結構緊湊，適用于管網、戶外等多種測距應用場景。

　　二、優勢特點

　　非接觸式安裝設計，體積小巧，結構緊湊

　　自帶電池、無須考慮供電事宜

　　精度高，功耗低，抗干擾能力強，安裝方便

　　適用場景多：湖泊河流、山洪預警、蓄水池、污水管網等水位監測

　　三、技術參數

　　供電：標配35AH三元鋰電池

　　雷達傳感器(用戶根據需求配置) ：內置120G雷達傳感器模組

　　發射頻率：120GHz

　　輸出功率(EIRP)：13~20dBm

　　波束寬度(-3dB)：水平方向3°，垂直方向3°

　　測距范圍：0.2~40m

　　測量精度：±10mm

　　分辨率：1mm

　　響應時間：3s

　　外接傳感器：可外接壓力式傳感器(測距范圍：0.1-10m，測量精度：0.5%F.S，分辨率：1mm)。

　　存儲：內置64M數據存儲芯片，可存儲10萬條數據，存儲時間≥10年;內置1塊鐵電存儲芯片，用于存儲配置數據，擦寫次數≥100億次。

　　無線通訊：支持NB/4G無線傳輸，默認NB傳輸，可選配4G。

　　狀態采集：內置電流采集芯片，可采集設備實時電流。

　　本地升級：支持本地RS485升級程序。

　　工作模式：支持連續工作模式和低功耗工作模式。

　　1.連續工作模式：該模式下設備連續不間斷采樣和上傳，傳感器數據定時采集，采集周期可設置;數據定時上報，上報周期可設置。

　　2.低功耗工作模式：該模式下，CPU控制傳感器定時上電，采集數據，上電周期和上電時間可設置;設備定時上報，上報周期可設置，上報方式支持實時上報和統一上報，實時上報模式是指設備采集到數據后即刻上報，統一上報是指設備采集多次后，數據統一上報。相應的參數均可配置。

　　續航時間 在10分鐘采集一次/1小時傳輸一次模式下，工作時間≥12個月

　　通訊接口：標配1路NB-iot或4G無線傳輸接口、1路RS485接口。

　　通訊協議：數據上傳出廠默認支持《我司AN-UNION協議》，可選配《SL651-2014 水文監測數據通訊規約》或《HJ 212-2017 污染物在線監控(監測)系統數據傳輸標準》

　　遠程配置：平臺下發配置指令/參數，終端連接平臺后自動修改配置信息

　　天線類型：防水玻璃鋼高增益天線

　　外殼材質：304不銹鋼

　　外形尺寸：Φ174mm*H206mm(不含天線)

　　防護等級：IP68

　　工作溫度：﹣30~85℃

　　存儲溫度：﹣40~85℃
